一、概述

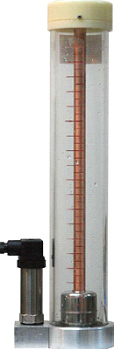

    TDSB-420液位顯控變送器集液位信號計和液位變送器于一體 ，適用于電廠及其他工業部門的各種液槽內的液位監控、報警和遠傳。例如，在水電廠可應用于機組的上導、下導、水導、推力軸承油槽及漏油箱回油箱等設備上。該控制器具有以下功能和特點：
    可直接觀察液槽的液位�？刂破魃显O(shè)有報警接點，可發出多個液位信號。變送器能將液位變化轉換成DC4~20mA輸出的標準信號，送至本廠為之配套的TDS-3400系列的液位數顯控制儀或用戶的微機控制系統。液位變送器的傳感器部分可直接連接到液體中，用支架固定，與液位計形成一體，安裝使用極為方便。主要應用于城市給排水、儲油灌、裝存糊物或泥漿的灌及石油、化工、電廠等部門的水位或油位及其敞開式容器液體的液位測量、被測液體介質無論是水、油、酸、堿及粘稠性液體都能測量，這是工礦企業工業過程檢測控制系統中理想的液位控制變送儀表。

二、特點

  1、使用水、油、粘度較大的糊狀物高精度測量，不受被測介質起泡、沉積、電氣特性的影響。

  2、直接連接到被測介質中，安裝使用相當方便。無可動部件，高可靠性，使用壽命長。
  3、寬范圍溫度補償。具有電源反相極性保護及過載限流保護。

三、主要技術參數

  1、測量范圍：0～2000mm    精度：0.5%

  2、工作溫度：-20～80℃    相對濕度≤85%
  3、輸出信號：二線制4～20mADC，負載能力：0～500歐姆；

  4、報警點數量：2-3個常開或轉換觸點

  5、電源電壓：24V DC±20％

  6、防護等級：IP68     防爆標志：Exia Ⅱ CT4～6

  7、連接方式：內螺紋連接M20×1.5或G3/4

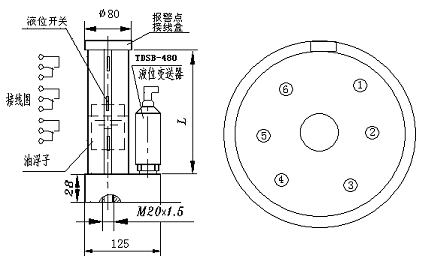

四、安裝接線

    報警點接線盒：端子1、2為上限，液位高于上限時斷開，低于上限時閉合；端子3、4為中點，液位高于中點時斷開，低于中點時閉合；端子5、6為下限，液位低于下限時閉合，高于下限時斷開。

五、型號規格

TDSB-420-L-X    其中：L為液位測量量程，X為報警點數量

六、變送器接線：

打開接線盒，接線端子（標有1號）為電源端，接直流電源24V正極，接線端子（標有2號）為信號輸出端，輸出4～20mADC，接儀表或微機的輸入端。
