一、概述
WXJ型液位信號器適用于各種開口容器液面位置的測量，并發出電信號 ，控制相應設備的運行。并可從指示器中觀察液位的情況。本產品由浮標組件、指示器、磁控開關、接線盒等組成。浮筒在浮力作用下，隨液面升降帶動指示器升降。指示上的磁力驅動設置于導向管內的磁控開關動作，發出相應電信號并可現地直觀地觀察液位的高低。
二、主要技術參數
1）、磁控開關容量，允許最高電壓AC500V或最大電流1A；但最大功率不得大于其中：
①、一常開式的為30W；
②、一常開一常閉式轉換的為100W；
2）、該產品為立式安裝，海拔高度不超過1000米；
3）、介質溫度：0.5℃~100℃、濕度不大于98%（20℃）；
4）、本信號器出廠時預置的液位信號位置與實際不符時，可以改變相應的磁控開關的接線長度來調整。

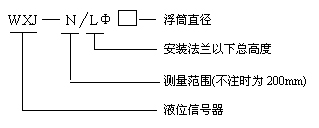

三、型號說明

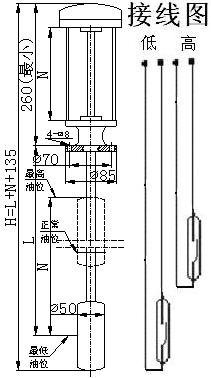

四、安裝尺寸
|
